Bauanleitungen
RHB
Die Rhätische Bahn
weist auf ihren Strecken immer wieder auf technisch interessante
Bauwerke hin wie zum Beispiel Viadukte, Stützmauern,
Lawinenverbauungen, Schutzdächer und vieles mehr, die sich
meist im Streckenverlauf wiederholen. Im Modellbau sollten wir diese
Bauwerke möglichst maßstabsgetreu (1:87) nachbauen.
Bei der richtigen Wahl eines Bahnhofs haben wir im Modulbau kaum
Probleme ihn ebenfalls fast maßstabgetreu wiederzugeben. Die
übrige Landschaftsgestaltung sollte die der Schweizer
Landschaft entsprechen. Hier muss nicht unbedingt auf
maßstabsgetreue Nachbildung geachtet werden, da das wohl den
Rahmen sprengen würde. Unter Querschnitte haben wir
charakteristische Querschnittprofile der Rhätischen Bahn
dargestellt, die für den Nachbau eine gute Hilfe darstellen.
 |
Galerieeinfahrt
in Seitenansicht |
|
 |

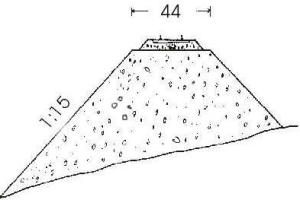

Damm |
|
 |

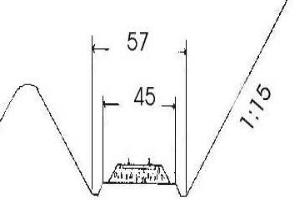

Felseinschnitt |
|
 |
Schutzdach in
Seitenansicht |
|
 |

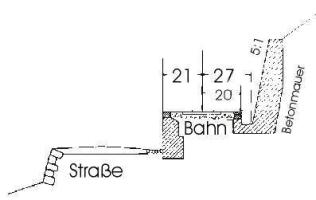

Strasse und Bahn am Hang |
|
 |

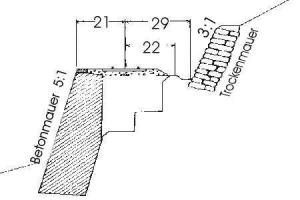

Stützmauer |
|
| Quellenangabe:
Die Querschnittsprofile wurden aus dem Buch Technische
Bahnbauten der Rhätischen Bahn Verlags Schweers +
Wall Aachen 1987 leicht verändert entnommen. mb |
|
 |

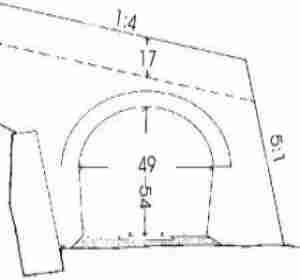

Typisches Tunnelportal
der RhB |
|
|
